香橙派、树莓派等开发板中，一般都预留了串口用于调试

本文介绍通过CP2102串口线连接的方式

1 硬件连接

我的CP2102串口线是一端USB，另一端4个杜邦线，分别是：

• 红：VCC
• 白：RX
• 绿：TX
• 黑：GND

而香橙派上的串口依次是：GND、RX、TX

接线方法（杜邦线 <-> 板上端子）是：

• 黑 <-> GND
• 白 <-> TX
• 绿 <-> RX

注意上面VCC不要接否则会烧、RX和TX与板子是交叉(反接）、GND直连

2 配置

我的主机是Linux，接好后先确定设备挂在点：

sudo dmesg | grep cp2
[sudo] password for coder4:
[ 6338.207901] usbcore: registered new interface driver cp210x
[ 6338.207908] usbserial: USB Serial support registered for cp210x
[ 6338.207922] cp210x 1-7:1.0: cp210x converter detected
[ 6338.208745] usb 1-7: cp210x converter now attached to ttyUSB0

如上的ttyUSB0就是挂在点(实际是/dev/ttyUSB0)

然后用minicom串口通信，需要先做配置如下：

sudo minicom -s

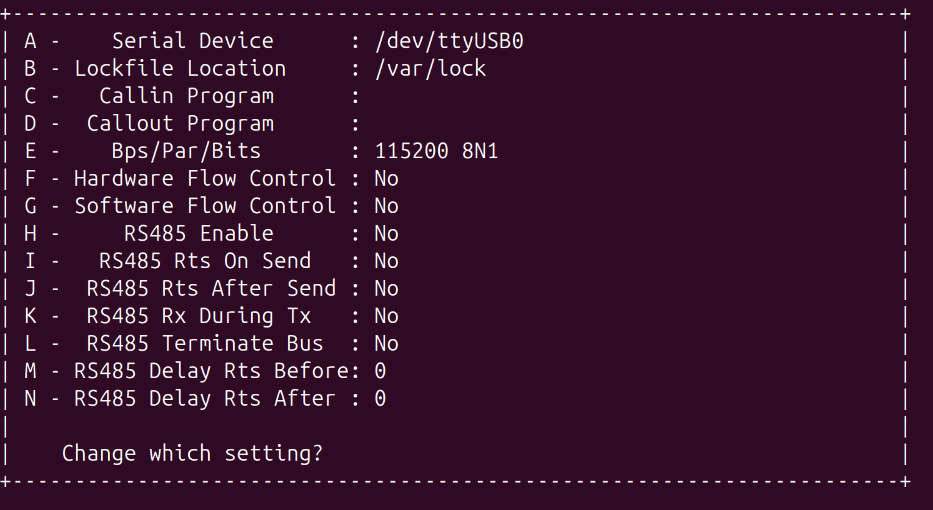

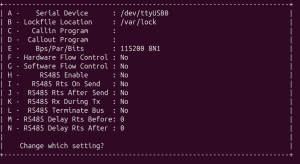

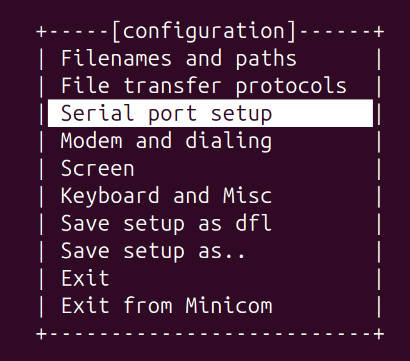

选择串口配置，然后修改串口挂载点如下：

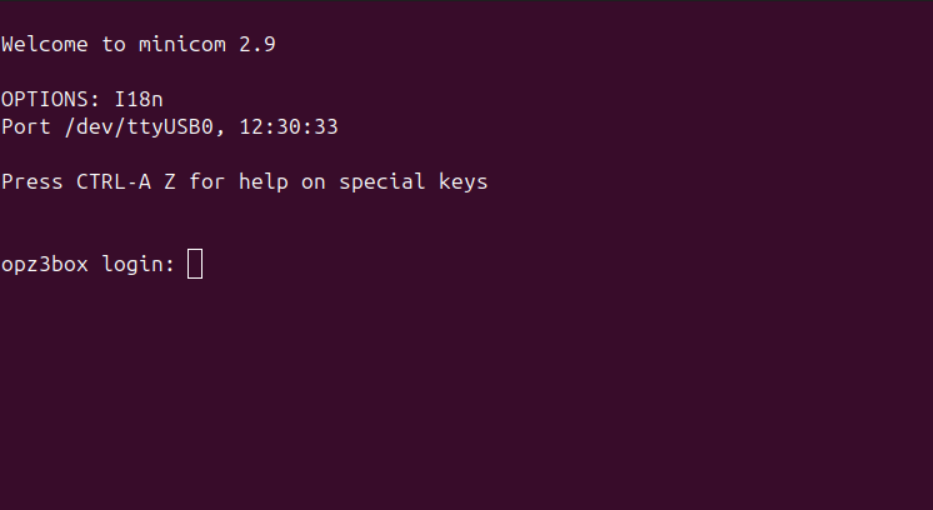

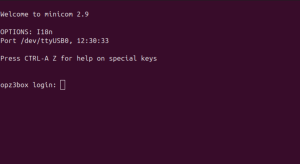

主要是第一个，修改后回车返回，然后选“Save setup as dfl”保存默认，后“Exit”，下次在进来默认就是串口连接了，下次直接登录，如下：

sudo minicom
